整流二極管是電子電路中不可或缺的核心元件，其主要功能是通過單向?qū)щ娞匦詫⒔涣麟娹D(zhuǎn)換為直流電。這種元件廣泛應用于電源適配器、充電電路及各類整流器中，是實現電能轉換的關鍵器件。然而，不同應用場景對整流二極管的性能要求差異較大，因此，深入理解其關鍵參數和運行機制，對于電路設計人員優化電路性能具有重要意義。
一、整流二極管的關鍵技術參數
整流二極管的性能由多個關鍵參數決定，這些參數直接影響電路的穩定性、效率以及器件的壽命和可靠性。在選型時，需根據具體電路需求合理選擇參數，以確保二極管在預期環境下穩定運行。
1. 最大額定正向工作電流（IFRM）
最大額定正向工作電流是整流二極管在正向?qū)顟B(tài)下能夠長期穩定承受的最大電流值。超過該額定值可能導致二極管因過熱而損壞，甚至引發電路故障。例如，在電源適配器的整流電路中，選擇合適的IFRM值可有效防止過流損壞，從而延長設備壽命。
2. 正向壓降（VF）
正向壓降是整流二極管在導通時因內部阻抗產生的電壓損失，直接影響電路的能量轉換效率。硅整流二極管的正向壓降通常在0.6V至1.1V之間，而肖特基二極管的正向壓降更低，通常不超過0.5V。因此，在高效電源設計中，肖特基二極管常被選用，以降低功耗并提升能效。
3. 反向漏電流（IR）
反向漏電流是整流二極管在反向偏置時的微小電流，其值越小，二極管的截止性能越好，電路的能量損失也越小。在高精度電路或低功耗設備中，選擇反向漏電流較低的整流二極管至關重要，以避免不必要的能量損耗和信號干擾。
4. 最大額定工作溫度（Tj）
溫度對整流二極管的性能影響顯著，高溫可能加速器件老化甚至導致性能失效。最大額定工作溫度是二極管在正常工作狀態下所能承受的最高溫度，通常在125°C至175°C之間。良好的散熱設計和合理的選型可有效延長二極管的使用壽命。
5. 反向恢復時間
反向恢復時間是整流二極管從導通狀態切換到截止?fàn)顟B(tài)所需的時間。在高頻電路中，該參數尤為重要，短的反向恢復時間可減少功耗并提高轉換效率。例如，在高頻DC-DC轉換器中，采用反向恢復時間較短的快速恢復二極管或肖特基二極管，可顯著提升電路性能。
6. 最大正向功率耗散（PD）
正向功率耗散是整流二極管在導通狀態下所能承受的最大功率消耗，與額定電流和正向壓降相關。在高功率整流電路中，選擇適當?shù)腜D值可有效避免過熱問題，提高系統穩定性。
7. 封裝類型

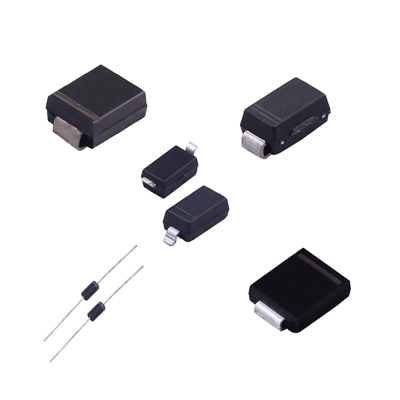

封裝類型影響整流二極管的散熱能力、安裝方式和機械強度。常見的封裝類型包括DO-41（玻璃封裝）、SMA、SMB（貼片封裝）以及TO-220（大功率封裝）。在大功率應用中，通常采用TO-220或TO-247封裝以提高散熱能力；而在小型化設備中，則多選用SMA、SMB等貼片封裝以滿足空間限制要求。
二、整流二極管的工作機制
整流二極管的工作原理基于PN結的單向?qū)щ娞匦?，其工作狀態取決于電壓偏置條件：
1. 正向偏置
當二極管的陽極電勢高于陰極時，PN結內部的勢壘降低，空穴與電子發生復合，電流從陽極流向陰極，二極管導通。
2. 反向偏置
當二極管的陰極電勢高于陽極時，PN結內部的電勢屏障增強，阻止電流流動，二極管進入截止?fàn)顟B(tài)，僅有極小的反向漏電流通過。
3. 整流應用
在單相整流電路中，整流二極管在交流電的正半周導通，負半周截止，從而產生單向脈動的直流電。若配合濾波電容使用，可進一步平滑輸出，獲得更穩定的直流電源。例如，在手機充電器的AC-DC轉換電路中，整流二極管確保市電交流轉換為穩定的直流電，為電池充電提供可靠電能。
結論
整流二極管作為電子電路中的核心器件，其關鍵參數決定了其適用場景及電路性能。合理選擇整流二極管不僅能提高整流效率，還能優化電路的整體性能。隨著電子技術的不斷進步，整流二極管的種類也在不斷豐富，如高效率的肖特基二極管和超快恢復二極管，滿足了不同電子系統的需求。未來，整流二極管將在新能源、電源管理、智能設備等領域繼續發揮關鍵作用，為電子電路的發展提供有力支持。
