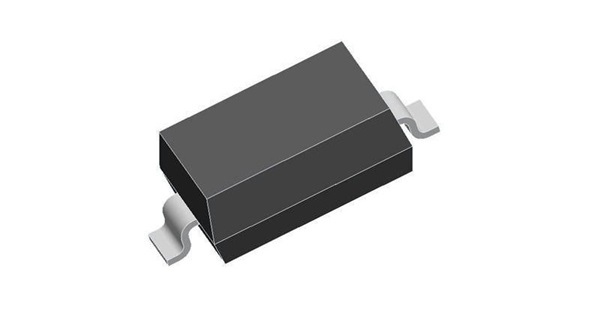

恒流二極管,原理、特性與應用詳解
恒流二極管，又稱恒流晶體管，是一種能夠輸出恒定電流的半導體器件。它在電子電路中扮演著重要角色，廣泛應用于電源管理、信號處理、光電子學等領域。以下是對恒流二極管的詳細解析。
恒流二極管，又稱恒流晶體管，是一種能夠輸出恒定電流的半導體器件。它在電子電路中扮演著重要角色，廣泛應用于電源管理、信號處理、光電子學等領域。以下是對恒流二極管的詳細解析。
一、恒流二極管概述
恒流二極管是一種新型半導體器件，與穩壓二極管類似，屬于基礎電子元器件。它的核心特性是在較寬的電壓范圍內能夠輸出恒定電流，并且具有高動態阻抗。由于其恒流性能優異、價格低廉、使用方便，恒流二極管已被廣泛用于恒流源、穩壓源、放大器以及電子儀器的保護電路中。
二、恒流二極管的工作原理
恒流二極管的工作原理主要基于PN結特性、正向工作特性、負溫度系數特性以及溝道夾斷控制機制。
1. PN結特性
PN結是半導體材料中的基本結構，由P型半導體和N型半導體結合而成。在PN結中，P區的空穴和N區的電子相互擴散，形成耗盡區。耗盡區的寬度和電場強度與外加電壓相關。當PN結正向偏置時，耗盡區變窄，電流增加；反向偏置時，耗盡區變寬，電流幾乎為零。
2. 正向工作特性
在正向工作區域，恒流二極管利用二極管的正向特性。此時，二極管具有較低的電壓降，電流與電壓呈指數關系。與普通二極管不同的是，恒流二極管通過特殊設計或外部電路，能夠在特定電壓范圍內保持輸出電流恒定。
3. 負溫度系數特性
恒流二極管還利用了二極管的負溫度系數特性。當溫度升高時，電流會下降；溫度降低時，電流會增加。這種特性使得恒流二極管能夠在溫度變化時自動調整電流，從而維持輸出電流的穩定。
4. 恒流控制機制
恒流二極管通過“溝道夾斷”機制實現恒流輸出。這種機制通過調整半導體結構中的溝道寬度或電阻率來限制電流流動。當外加電壓變化時，恒流二極管會自動調整溝道狀態，以保持輸出電流恒定。此外，部分恒流二極管還通過外部串聯恒流源來實現更寬的電壓范圍內的恒流輸出。
三、恒流二極管的應用
恒流二極管因其獨特的恒流輸出特性，在電子電路中有著廣泛的應用。
1. 恒流源
恒流二極管是構建恒流源的核心元件之一。通過將其接入電路，可以為其他電子元件提供穩定的電流源，確保電路的穩定性和可靠性。
2. 穩壓源
在穩壓源電路中，恒流二極管常與穩壓二極管配合使用，實現電壓和電流的雙重穩定。這種組合廣泛應用于需要高精度電源供電的電子設備中。
3. 放大器
在放大器電路中，恒流二極管可作為電流源為放大器提供穩定的偏置電流，從而提高放大器的線性度和穩定性，改善電路的整體性能。
4. 電子儀器保護
恒流二極管還可用于電子儀器的保護電路中。當電流過大或電壓異常時，恒流二極管能夠自動調整電流或切斷電路，保護電子元件免受損壞。
四、恒流二極管的性能參數
恒流二極管的主要性能參數包括恒定電流值、正向擊穿電壓和動態阻抗，這些參數決定了其使用范圍和性能表現。
1. 恒定電流值
恒定電流值是恒流二極管在正常工作條件下能夠輸出的恒定電流值。不同型號的恒流二極管具有不同的恒定電流范圍，用戶可根據實際需求選擇合適的型號。
2. 正向擊穿電壓
正向擊穿電壓是恒流二極管在正向電壓下能夠承受的最大電壓值。超過此電壓值，恒流二極管可能無法正常工作甚至損壞，因此使用時需注意其電壓限制。
3. 動態阻抗
動態阻抗反映了恒流二極管在電壓變化時保持輸出電流恒定的能力。動態阻抗越高，說明恒流二極管在電壓波動時維持電流穩定的能力越強。
五、總結
恒流二極管是一種具有恒定電流輸出特性的半導體器件，其工作原理基于PN結特性、負溫度系數特性以及溝道夾斷控制機制。在電子電路中，恒流二極管廣泛應用于恒流源、穩壓源、放大器和電子儀器保護等領域。通過合理選擇和使用恒流二極管，可以構建出穩定可靠的電子電路系統，滿足各種復雜的應用需求。
