工作中經常要用到各種各樣的電壓轉換電路，但是每次使用的實際環境又不盡相同，今天給大家介紹幾種常見的直流15V轉9V的經典電路，以備不時之需，當然朋友們一起來分析這些電源的原理，會對電子能力的提升有很大幫助。

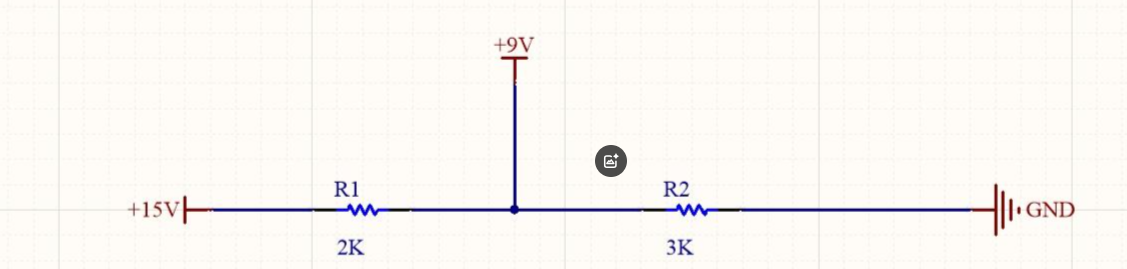

分壓
上圖這個轉換電路大家一定都看得懂，用的就是剛開始學電子時的知識，也是最經典的分壓公式所得。用一個2K的電阻和一個3K的電阻串聯分壓，9=15*（3/5）便可以得到9V電壓。不過這種電路一般應用于負載電流很小的環境中，例如比較器等，

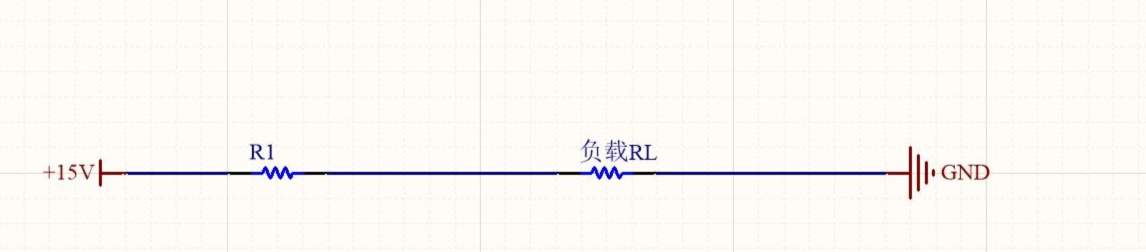

串聯降壓
這個電路原理圖是直接用串聯電阻進行降壓，例如負載電流為1A,那么R1=（15-9）/1=6Ω，便可以得出需要的電阻阻值。這個電路一般用在負載電流穩定對電壓波動沒啥要求的環境中.

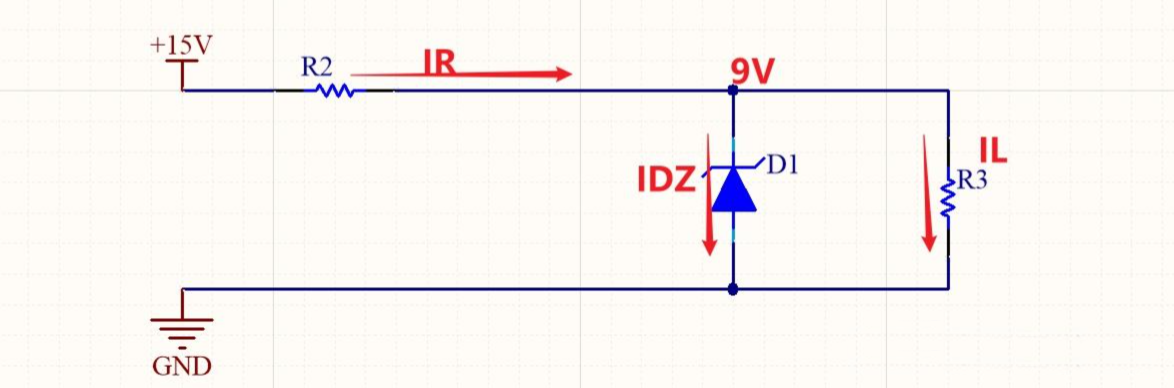

穩壓管穩壓
上面這個電路圖用的是9V的穩壓管穩壓得到9V的電壓，D1是一個9V的穩壓二極管，R2是一個限流電阻，R3便是負載，我們可以根據負載R3需要的電流來確定穩壓二極管D1的選型，以及限流電阻R2的值。

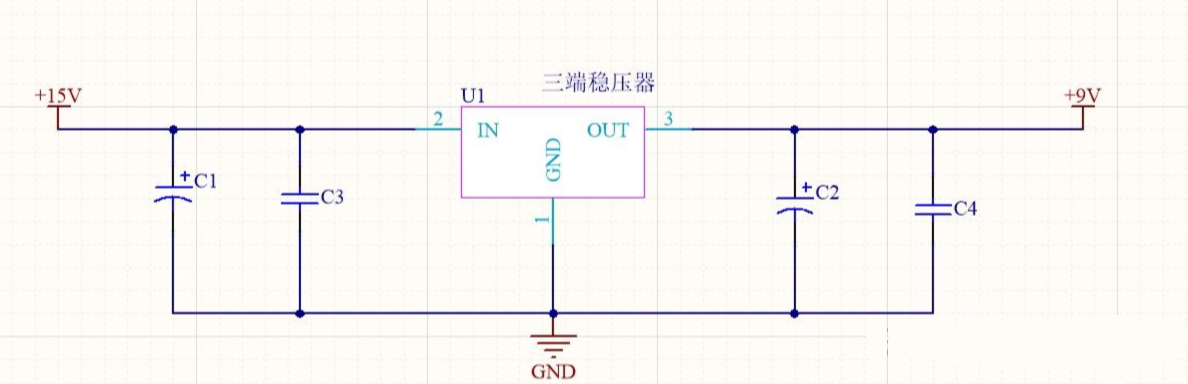

穩壓器穩壓
上面這個電路原理圖用的是一個三端穩壓器轉換成9V電壓。這個電路一般可用在負載電流小于2A的環境中。不過這個電路在實際應用是時要注意給三端穩壓器U1足夠的散熱空間哦，因為對于的電都是通過熱量來消耗掉的。
