二極管是非常常用的基礎元器件，本文主要聊一聊其在電路設計中的應用，大概總結了二極管的如下作用防反、整流、穩壓、續流、檢波、倍壓、鉗位、包絡線檢測。
1、防反作用

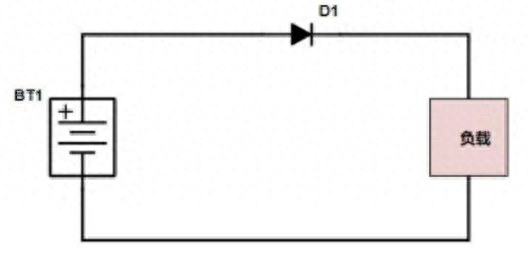

在主回路中，串聯一個二極管，是利用二極管的單向?qū)щ姷奶匦?，?shí)現了最簡單可靠的低成本防反接功能電路。這種低成本方案一般在小電流的場合，類似小玩具等。
因?yàn)槎O管導通會有一個0.7V（硅管）的導通壓降，如果實際電流很大的話，那么就會產生一個熱損耗，會導致發熱。
而且如果反接的電壓很大的話，超過反向截止電壓，也會擊穿二極管本身，導致二極管失效，起不到防反接的功能，從而不能起到保護后級電路的作用了。
2、整流作用

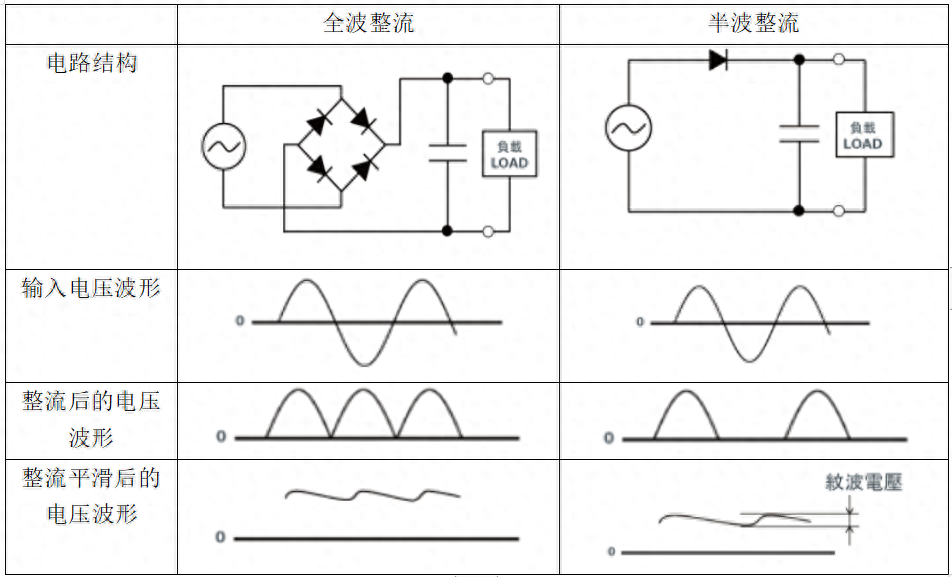

整流電路的作用，是將交流降壓電路輸出的電壓較低的交流電轉換成單向脈動性直流電，這就是交流電的整流過程，整流電路主要由整流二極管組成。
經過整流電路之后的電壓已經不是交流電壓，而是一種含有直流電壓和交流電壓的混合電壓，習慣上稱單向脈動性直流電壓。
3、穩壓作用

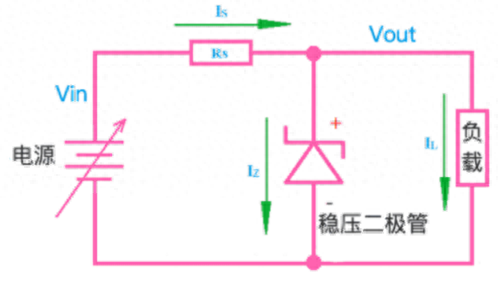

具備穩壓作用的二極管叫做穩壓二極管，英文名稱Zener diode，又叫齊納二極管。利用PN結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變，其基本電路結構如下圖所示。
4、續流作用

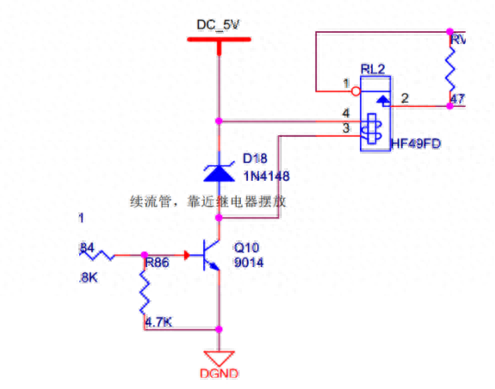

續流二極管都是并聯在線圈兩端，當線圈通過電流時，會在其兩端產生感應電動勢。當電流消失時，其感應電動勢會對電路中的原件產生反向電壓。
當反向電壓高于原件的反向擊穿電壓時，會把元器件如三極管等造成損壞。續流二極管并聯在線兩端，當流過線圈中的電流消失時，線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉。從而保護了電路中的其它元件的安全。常見的電路結構如下。

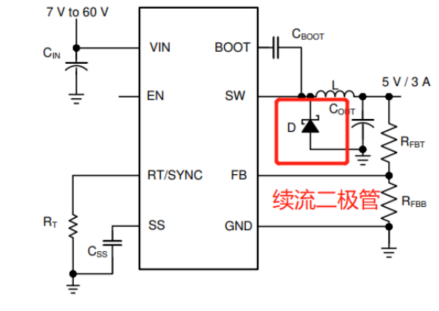

又或者BUCK芯片電路中的續流二極管。
5、檢波作用

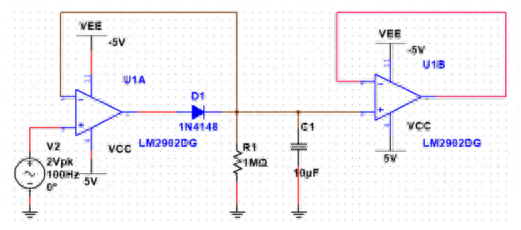

峰值檢波電路是對輸入信號幅值的最大值進行檢測，其工作原理是：當輸入電壓幅度大于二極管正向電壓時，二極管導通，輸出電壓加在電容C1上，電容兩端充電完畢，當輸入電壓幅值低于先前輸入電壓幅值時，二極管處于反偏截止?fàn)顟B(tài)。
此時，電容兩端的電壓基本保持不變；若再輸入信號，輸入電壓幅度必須高于此時電容兩端的電壓，即加在二極管的正向電壓，二極管才能導通。
6、倍壓作用

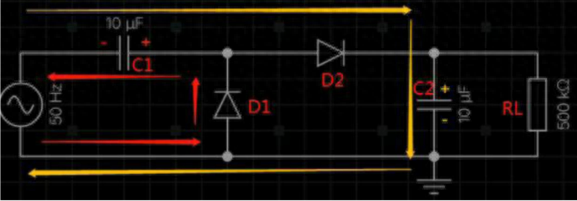

下圖是一個2倍壓電路原理圖，其工作過程大概分析如下：
電源負半周時，二極管D1導通D2截止，電流從電源下端流出經過D1C1回到電源，因此電容C1右正左負，如下圖中紅色箭頭。
電源正半周時，電容C1上的電壓疊加電源電壓，使二極管D2導通，二極管D1截止，電容C2上正下負，峰值電壓可達2倍電源的峰值電壓，即實現二倍壓，該半周期時電流走向如下圖中桔色箭頭所示。
7、ADC檢測口電壓鉗位作用

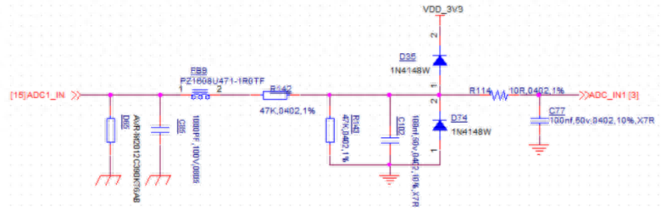

在一些ADC檢測電路中會用兩個二極管進行鉗位保護，原理很簡單，0.7V為D1和D2的導通壓降，Vin進來的電壓大于等于3.3V+0.7V時，D35導通，Vout會被鉗位在4V；Vin小于等于-0.7V時，Vout被鉗位在-0.7V左右。
8、包絡線檢測作用

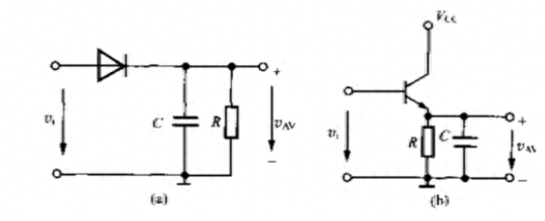

電路結構如下所示，設計要點是RC的時間常數需遠大于載頻的周期，又要遠小于調制信號的周期。
