光控開關電路
光控開關電路是一種能夠通過光線變化開閉的電路。光控開關，首先需要一個光敏電阻。當它遇到光照時，電阻會發生改變，從而達到控制電路開關的目的。該裝置適合作為街道、宿舍走廊或其它公共場所照明燈，起到日熄夜亮的控制作用，以節約用電。
mos管光控電路圖
下面是一個簡單的電路設計，根據光強度打開/關閉LED等負載。這里電路中的負載通過 MOSFET 進行控制。
所需組件：

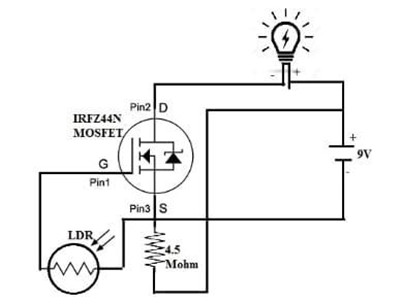

制作這種帶有MOSFET的光控開關所需的元件主要包括：IRFZ44N MOSFET、LDR、4.5Mohm電阻、12V LED 燈帶負載和 9V 電池供電。
光控開關與MOSFET的連接如下：
IRFZ44N MOSFET 的漏極端子連接到 LED 的負極端子。
4.5Mohm 電阻的負極端子連接到 MOSFET 的源極端子，正極端子連接到 LED 的正極端子。
LDR 正極端子連接至 MOSFET 的柵極端子，負極端子連接至 MOSFET 的源極端子。
電阻器的一端連接到電池的正極，柵極端連接到電池的負極或GND。
工作原理
夜燈是一種非常小的電氣燈具，用于在黑暗區域或某些區域在某些特定時間（例如緊急情況或夜間）變暗的情況下提供便利。該MOSFET用于自制光控開關。高效率的照明燈具可以根據多種因素進行調整，例如：日光或占用的可用性。
LDR或光敏電阻是一種受光控制的可變電阻器。該電阻的功能是光電導，這意味著電阻會根據光強度而變化。當光照強度增加時，LDR的阻值會降低。基于光電導性，一旦入射光強度增強，材料的電導率就會增強。光電導材料具有這種特性，因此可用于光激活和暗激活等開關電路以及光敏檢測器電路。
光敏電阻器是用高阻半導體簡單制成的。當落在器件上的光具有足夠高的頻率時，通過半導體吸收的光子提供足夠的能量來束縛電子以移動到導帶中。因此產生的電子將導電以降低電阻。該電路中的 LDR 必須連接到外部，因?yàn)槠鋫鞲斜砻姹仨毐┞队谛枰獧z測光水平的環境區域。
光敏電阻的光敏度會根據周圍溫度而有很大波動。此外，這些電阻器通常會表現出 10 毫秒或以下的延遲，或者在光暴露到隨后的電阻下降之間的延遲。
在上述電路中，LDR（光敏電阻）是一個可變電阻，其電阻值隨著入射光強度的增加而減小。根據光的強度，電路將打開或關閉 LED，這意味著當 LDR 檢測到高光強度時，LED 將自動關閉，而在低光強度時，LED 將打開。在此，類似負載的 LED 可以借助 MOSFET 進行控制。這個簡單的光控開關會自動工作，在夜間打開燈，在白天關閉燈。
光控開關電路原理圖

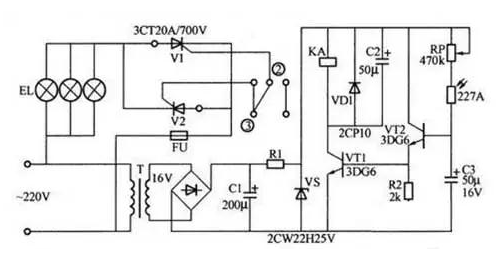

光控開關電路如下圖，主要特點是白天有光照，燈泡不亮，夜晚黯淡無光，電路自動通電，燈泡亮起。
白天在較強光照下，光導管227A(一種光敏電阻)兩端阻值很小，約20~50kΩ，晶體管VT2獲得基極電流而導通，VT1從R2上得到正偏電壓也導通，繼電器線圈KA得電，繼電器的常閉觸電②、③斷開，兩只晶閘管V1和V2沒有觸發信號而不導通，因而燈泡EL不亮。
夜幕降臨時，隨著光照強度下降，光導管227A的阻值不斷增加，最終可達1MΩ左右，VT1因基極電流太小而截止，VT1也相應截止，繼電器KA失電釋放，常閉觸電②、③閉合，晶閘管V1、V2因其兩控制相連而處于雙向?qū)顟B(tài)，電源被接通，照明燈亮。
圖中，電容器C3用于防止夜間瞬時強光干擾引起照明燈熄滅。而當光亮強度在臨界點附件緩慢變化時，易引起繼電器顫動而使燈光閃動，C2可以過濾掉脈沖電流，避免照明燈閃亮。
