二極管鉗位電路
下面幾種是含有電容的二極管鉗位電路，以下分析不考慮二極管的導通壓降（即二極管正向?qū)ㄏ喈?dāng)于一根導線，反向截止斷路），RC時間常數足夠大，保證輸出波形不失真。

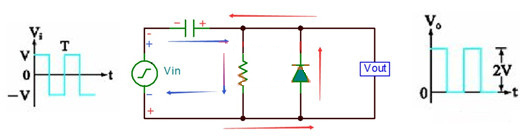

簡單型正鉗位電路
電路原理：輸入Vin在負半周時（Vin上負下正），二極管導通，電流如紅色箭頭所示，電容充電至+V（左負右正），Vout=0V；
輸入Vin在正半周時（Vin上正下負），二極管截止，電流如藍色箭頭所示，Vout電壓等于電容電壓加上正半周電壓，所以Vout=2V；
偏壓型正鉗位電路
偏壓型鉗位電路和限幅電路很類似，在電路中加入偏置電壓來提高或者降低鉗位值。
Figure a為正向偏壓型，所加的偏壓與二極管導通方向一致時，波形向上，即鉗位值會提高V1。
Figure b為反向偏壓型，所加的偏壓與二極管導通方向相反時，波形向下，即鉗位值會降低V1。

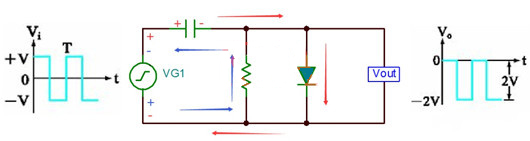

簡單型負鉗位電路
電路原理：輸入Vin在正半周時（Vin上正下負），二極管導通，電流如紅色箭頭所示，電容兩端壓差充電至+V（左正右負），Vout=0V；
輸入Vin在負半周時（Vin上負下正），二極管截止，電流如藍色箭頭所示，Vout電壓等于負的（電容電壓+負半周電壓），即Vout=-2V；
偏壓型負鉗位電路
偏壓型負鉗位同偏壓型正鉗位類似，在電路中加入偏置電壓來提高或者降低鉗位值。
Figure C為反向偏壓型，所加的偏壓與二極管導通方向相反時，波形向上，即鉗位值會提高V1。
Figure D為正向偏壓型，所加的偏壓與二極管導通方向相同時，波形向下，即鉗位值會降低V1。

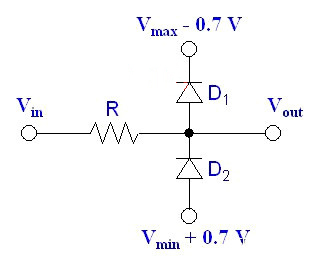

常見的雙向二極管鉗位電路
在一些ADC檢測電路中會用兩個二極管進行鉗位保護，原理很簡單，0.7V為D1和D2的導通壓降，Vin進來的電壓大于等于Vmax時，D1導通，Vout會被鉗位在Vmax；
Vin小于等于Vmin時，Vout被鉗位在Vmin，一般D2的正極接地。
