TL494已成為一種工業標準芯片，由很多家集成電路廠商生產。廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。TL494有SO-16和PDIP-16兩種封裝形式，以適應不同場合的要求。

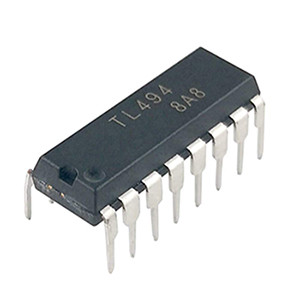

TL494
1.主要特征
(1)具有兩個完整的脈寬調制控制電路，是PWM芯片。
(2)兩個誤差放大器。一個用于反饋控制，一個可以定義為過流保護等保護控制。
(3)帶5VDC基準電源。
(4)死區時間可以調節。
(5)輸出級電流500mA。
(6)輸出控制可以用于推挽、半橋或單端控制。
(7)具備欠壓封鎖功能
2.內部結構

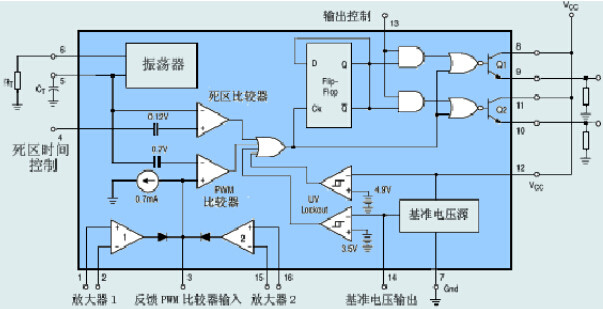

TL494的內部結構圖
2.15V基準源
TL494內置了基于帶隙原理的基準源，基準源的穩定輸出電壓為5V，條件是VCC電壓在7V以上，誤差在100mV之內。基準源的輸出引腳是第14腳REF。
2.2鋸齒波振蕩器
TL494內置了線性鋸齒波振蕩器，產生0.3~3V的鋸齒波。振蕩頻率可通過外部的一個電阻Rt和一個電容Ct進行調節，其振蕩頻率為：f=1/RtCt，其中Rt的單位為歐姆，Ct的單位為法拉。鋸齒波可以在Ct引腳測量到。
2.3運算放大器
TL494集成了兩個單電源供電的運算放大器。運算放大器傳遞函數為ft(ni,inv)=A(ni-inv)，但不能越出輸出擺幅。一般電源電路中，運放接成閉環運行。少數特殊情況下使用開環，由外界輸入信號。 兩個運放的輸出端分別接一個二極管，和COMP引腳以及后級電路(比較器)相連接。這保證了兩個運放中較高的輸出進入后級電路。
2.4比較器
運算放大器輸出的信號(COMP引腳)在芯片內部進入比較器正輸入端，和進入負輸入端的鋸齒波比較。當鋸齒波高于COMP引腳的信號時，比較器輸出0，反之則輸出1.
2.5脈沖觸發器
脈沖觸發器在鋸齒波的下降沿且比較器輸出1時導通，令兩個中的一個輸出端(依次輪流)片內三極管導通，并在比較器輸出降到0時截止。
2.6靜區時間比較器
靜區(直譯死區)時間由Dead Time Control引腳4設置，它通過一個比較器對脈沖觸發器實行干擾，限制最大占空比?？稍O置的每端占空比上限最高為45%，在工作頻率高于150KHz時占空比上限是42%左右。(當DTC引腳電平被設為0時)。
3.工作原理
TL494是一個固定頻率的脈沖寬度調制電路，內置了線性鋸齒波振蕩器，振蕩頻率可通過外部的一個電阻和一個電容進行調節，其振蕩頻率如下：
輸出脈沖的寬度是通過電容CT上的正極性鋸齒波電壓與另外兩個控制信號進行比較來實現。功率輸出管Q1和Q2受控于或非門。當雙穩觸發器的時鐘信號為低電平時才會被選通，即只有在鋸齒波電壓大于控制信號期間才會被選通。當控制信號增大，輸出脈沖的寬度將減小。參見下圖。

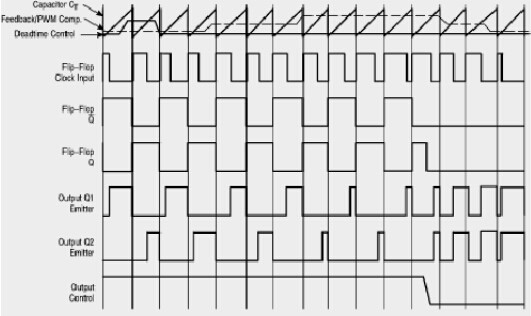

TL494脈沖控制波形圖
控制信號由集成電路外部輸入，一路送至死區時間比較器，一路送往誤差放大器的輸入端。死區時間比較器具有120mV的輸入補償電壓，它限制了最小輸出死區時間約等于鋸齒波周期的4%，當輸出端接地，最大輸出占空比為96%，而輸出端接參考電平時，占空比為48%。當把死區時間控制輸入端接上固定的電壓(范圍在0—3.3V之間)即能在輸出脈沖上產生附加的死區時間。
脈沖寬度調制比較器為誤差放大器調節輸出脈寬提供了一個手段：當反饋電壓從0.5V變化到3.5時，輸出的脈沖寬度從被死區確定的最大導通百分比時間中下降到零。兩個誤差放大器具有從-0.3V到(Vcc-2.0)的共模輸入范圍，這可能從電源的輸出電壓和電流察覺得到。誤差放大器的輸出端常處于高電平，它與脈沖寬度調制器的反相輸入端進行“或”運算，正是這種電路結構，放大器只需最小的輸出即可支配控制回路。
當比較器CT放電，一個正脈沖出現在死區比較器的輸出端，受脈沖約束的雙穩觸發器進行計時，同時停止輸出管Q1和Q2的工作。若輸出控制端連接到參考電壓源，那么調制脈沖交替輸出至兩個輸出晶體管，輸出頻率等于脈沖振蕩器的一半。如果工作于單端狀態，且最大占空比小于50%時，輸出驅動信號分別從晶體管Q1或Q2取得。輸出變壓器一個反饋繞組及二極管提供反饋電壓。在單端工作模式下，當需要更高的驅動電流輸出，亦可將Q1和Q2并聯使用，這時，需將輸出模式控制腳接地以關閉雙穩觸發器。這種狀態下，輸出的脈沖頻率將等于振蕩器的頻率。
總結
本文總結了TL494的特征、內部結以及工作原理。雖然TL494的架構被歷史證明極為優秀，但由于其老舊的工藝、低頻率、以及缺乏新的節能特性，它正在高端市場面臨著淘汰。至2008年，幾乎沒有售價高于人民幣300元的開關電源使用TL494作為主控芯片了，盡管低端、中端市場仍然大量采用。
