LM2596系列開關電壓調節器是降壓型電源管理單片集成電路，能夠輸出3A的驅動電流，同時具有很好的線性和負載調節特性。添加少量的外部元件就可以使用該電壓調節器。該器件內部集成有頻率補償和固定頻率發生器。開關頻率為150KHz，與低頻開關調節器相比較，可以使用更小規格的濾波元件。本文將介紹LM2596的應用電路。

1.3.3V，5V輸出電源電路圖

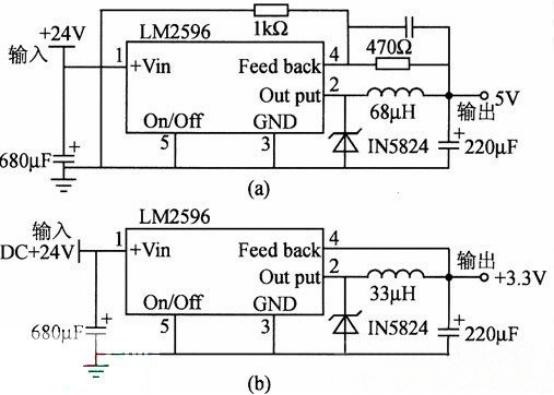

在進行整個控制系統設計時，如果電源系統過于復雜和冗余，不僅會對其他部分電路產生電磁干擾，而且經濟效益也不好，所以設計中所有芯片都選擇的是5 V、3.3 V或者1.8 V供電電壓。這樣，電源設計時只要用3片LM2596和一些電容、電感、二極管等就可以將24 V電壓直接轉化為所需電壓，電路設計不僅容易，也非常經濟，電源電路如圖1所示。具體使用時可以根據需要選擇LM2596-5V、LM2596-3.3V、LM2596-1.8V的芯片。要獲得+1.8 V和+5 V時用圖的接法，要獲得+3.3 V時，用圖的接法。

圖1 電源電路

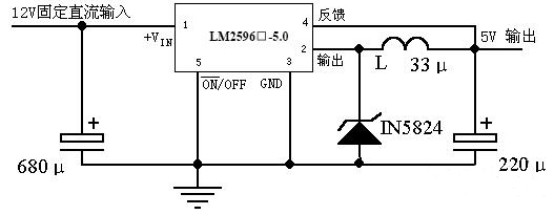

2.典型應用電路

圖2 典型應用電路圖

3.應用電路

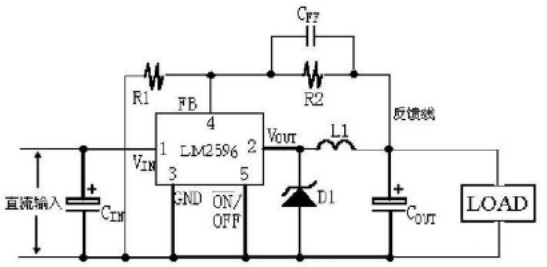

LM2596支持輸出可調，在輸入40V時，輸出可連續調整為0～37V，典型應用電路如下圖：

圖3 應用電路

注：反饋線要遠離電感，電路中的粗線一定要短，最好用地線屏蔽，調節輸出電壓的電阻R1，R2要靠近LM2596的4腳。

4.可調限流穩壓器

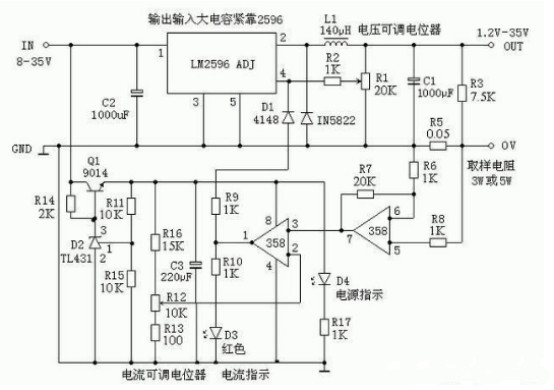

LM2596常規應用，不具備電流限制功能，在一些電子設計和輔助設備上，對限流功能有一定的需求，雖然廠家給出的標準應用電路無法完成這一功能，我們可以通過適當?shù)奶砑庸δ茈娐?，讓它實現限流功能。如圖4所示：

圖4 LM2596構成的可調限流穩壓器

5.LED開關恒流穩壓電源

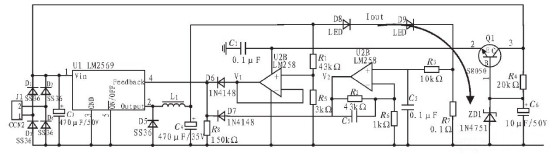

圖5所示是基于LM2596-ADJ 的LED開關恒流穩壓電源。

圖5 基于LM2596-ADJ 的LED 開關恒流穩壓電源

該電路含有電壓控制環路和電流控制環路兩個環路。電壓控制環路由運算放大器U2A、R1、R5組成，用于控制電源的最大輸出電壓。
