整流橋的檢測

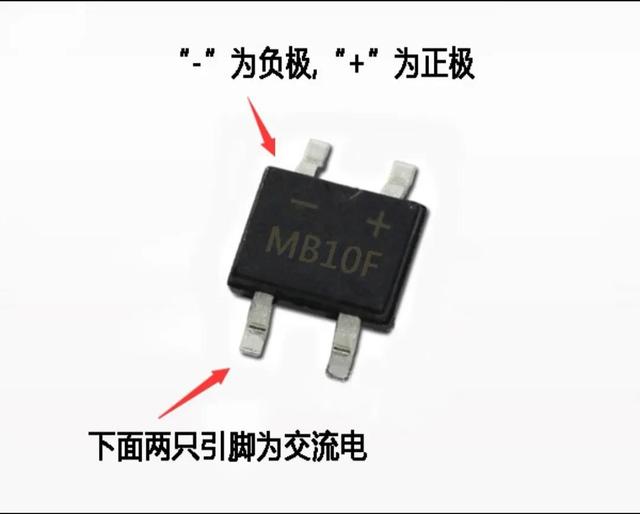

整流橋一般有四個引腳，其中兩個交流輸入，還有兩個是直流輸出。

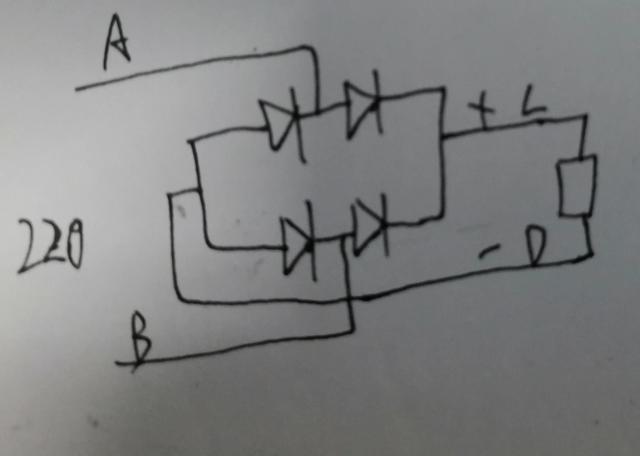

整流橋的內部主要是由四個二極管組成，通過集成到一個芯片內，方便電路板的高度集成化，節約體積，其內部結構如下圖所示：
220是交流輸入，電阻表示直流輸出所接的負載。通過上圖我們可以很明顯的看到，測量這個整流橋的好壞主要是測量內部的四個二極管的好壞。選擇二極管檔，黑邊筆接C端，紅表筆分別接A、B端，應該顯示0.5V左右的壓降，反之則是無窮大。

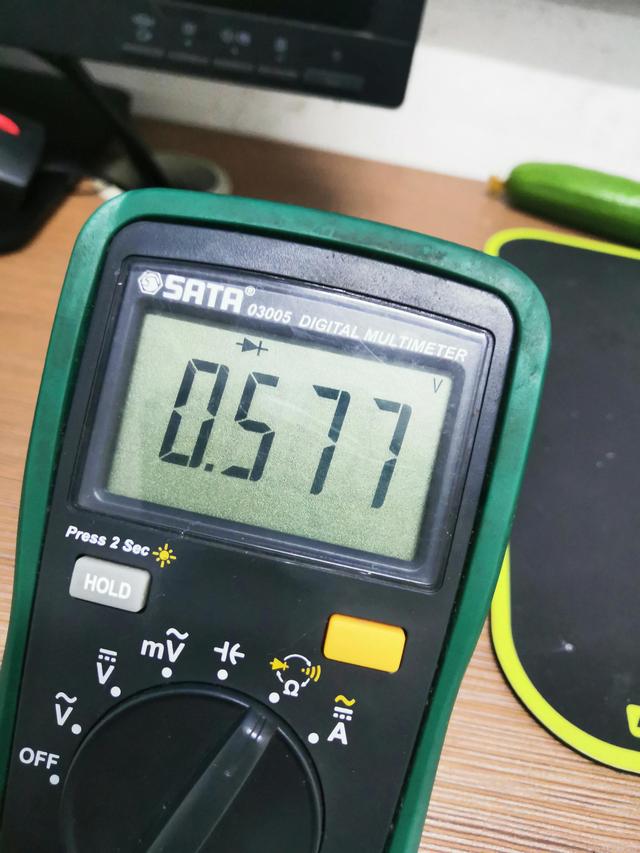

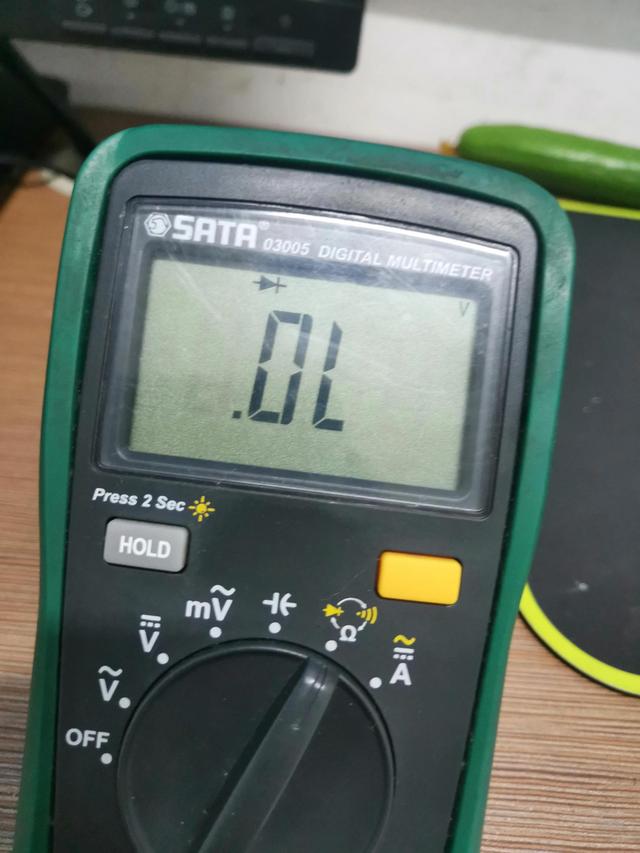

可以看到二極管的正向壓降是5.77V，反向是無窮大。
D端和A、B端與上邊的測量方法正好相反。
通過對比兩次測量結果就可以初步判斷出這個整流橋的好壞。
電容的測量
這個電容的標識表示耐壓值為400V，容量是4.7uF。

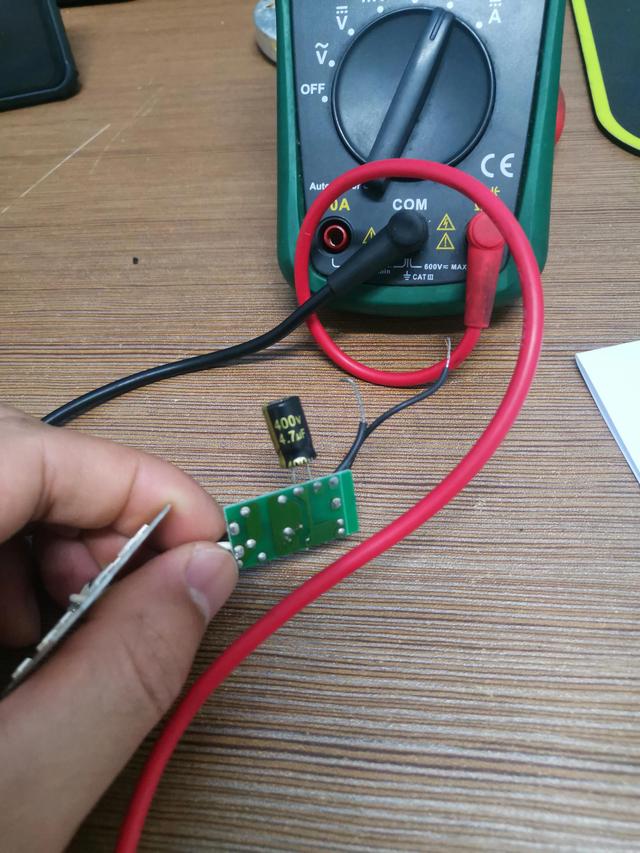

在測量電容容量時，要先將兩個引腳短接，放電后再進行測量。
由于這個電容是鋁電解電容，所以要區分極性，電容一般在負級有標識。
這個電容的黃色區域的引腳就代表該電容的負極。

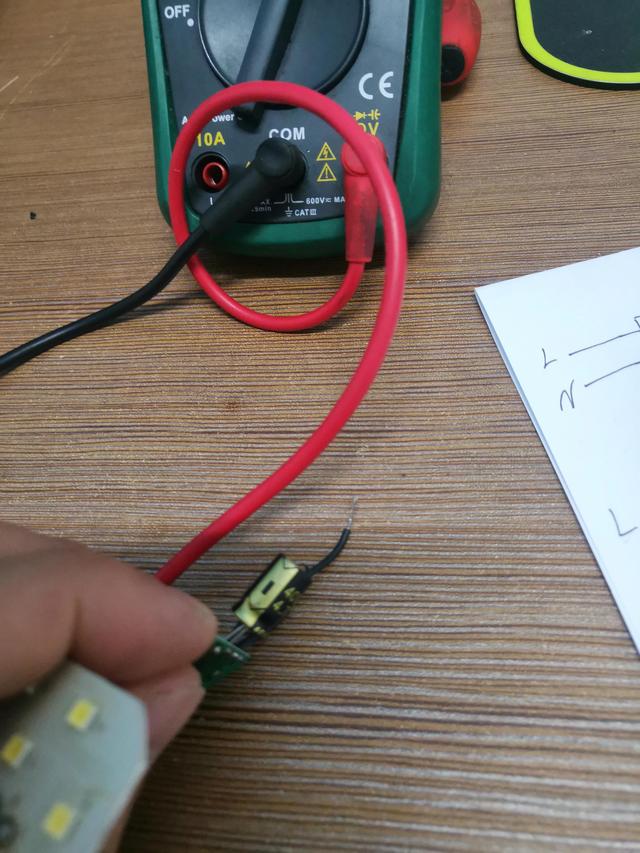

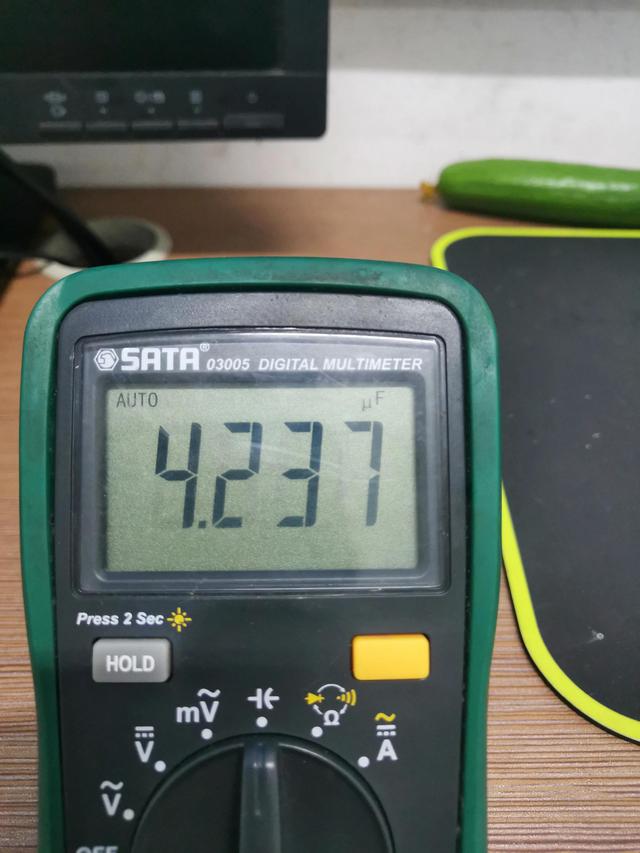

萬用表打到電容檔位，紅表筆接正極，黑邊筆接負級經測量，這個電容的實際容量是4.23uF。
二極管的測量
這個二極管的型號是ES1J，跟我們平時見到的二極管不太像，但測量的方法都是一樣的，都是測量正反向壓降，從而判斷二極管的好壞。
在測量時，萬用表打到二極管檔位，紅黑表筆分別接二極管的兩端，通過兩次測量的數值可以初步判斷二極管的好壞。

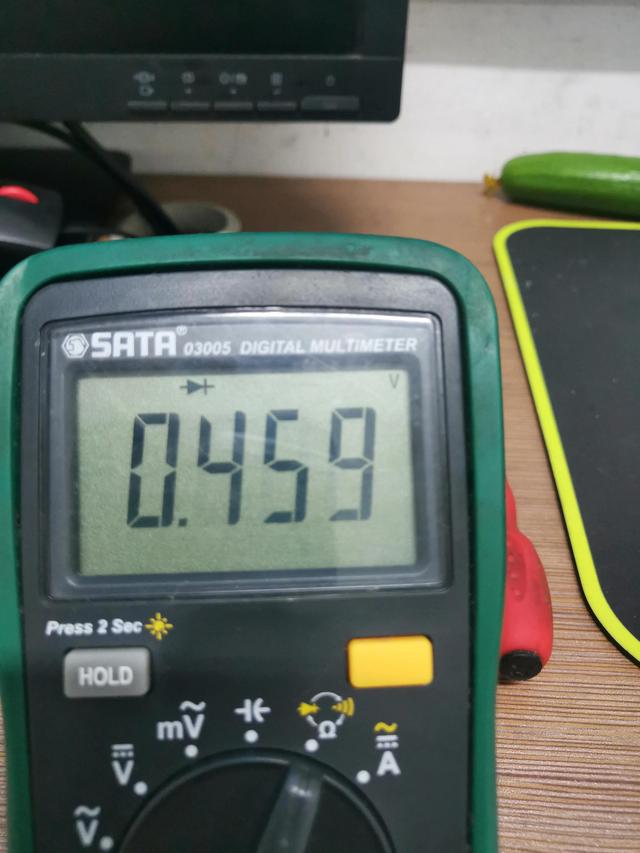

通過測量可以看到這個二極管的正向?qū)▔航凳?.45V，反向?yàn)闊o窮大，可以看出這個二極管則是好的。
