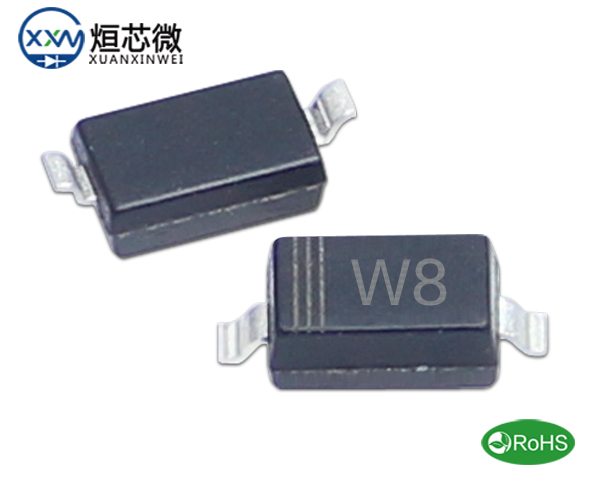

壓二極管又稱齊納二極管，英文名稱為：Zenerdiode，是二極管中常用的一種，利用pn結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。今天我們介紹穩壓二極管的主要參數、工作原理及作用。
穩壓二極管的主要參數
1.穩定電壓(Uz)
指穩壓二極管通過額定電流時兩端產生的穩定電壓值。該值隨工作電流和溫度的不同而略有改變。由于制造工藝的差別，同一型號穩壓二極管的穩壓值也不完全一致。例如，2CW51型穩壓二極管的Vzmin為3.0V,Vzmax則為3.6V。
2.額定電流(Iz)
指穩壓二極管產生穩定電壓時通過該管的電流值。低于此值時，穩壓二極管雖并非不能穩壓，但穩壓效果會變差;高于此值時，只要不超過額定功率損耗，也是允許的，而且穩壓性能會好一些，但要多消耗電能。
3.動態電阻(Rz)
指穩壓二極管兩端電壓變化與電流變化的比值。該比值隨工作電流的不同而改變，一般是工作電流愈大，動態電阻則愈小。例如，2CW7C穩壓二極管的工作電流為5mA時，Rz為18Ω;工作電流為1OmA時，Rz為8Ω;為20mA時，Rz為2Ω;>20mA則基本維持此數值。
4.額定功耗(Pz)
由芯片允許溫升決定，其數值為穩定電壓Vz和允許最大電流Izm的乘積。例如2CW51穩壓二極管的Vz為3V，Izm為20mA，則該管的Pz為60mWo
5.反向漏電流(IR)
指穩壓二極管在規定的反向電壓下產生的漏電流。例如2CW58穩壓二極管的VR=1V時，IR=O.1uA;在VR=6V時，IR=10uA。
6.溫度系數(α)
如果穩壓二極管的溫度變化，它的穩定電壓也會發生微小變化，溫度變化1℃所引起管子兩端電壓的相對變化量即是溫度系數(單位：﹪/℃)。一般說來穩壓值低于6V屬于齊納擊穿，溫度系數是負的;高于6V的屬雪崩擊穿，溫度系數是正的。溫度升高時，耗盡層減小，耗盡層中，原子的價電子上升到較高的能量，較小的電場強度就可以把價電子從原子中激發出來產生齊納擊穿，因此它的溫度系數是負的。雪崩擊穿發生在耗盡層較寬電場強度較低時，溫度增加使晶格原子振動幅度加大，阻礙了載流子的運動。這種情況下，只有增加反向電壓，才能發生雪崩擊穿，因此雪崩擊穿的電壓溫度系數是正的。
穩壓二極管的工作原理
穩壓二極管的伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。
穩壓二極管的作用
想要知道穩壓二極管的作用那還得看看穩壓二極管的工作原理。穩壓二極管的工作原理，是：穩壓二極管是二極管中的一種，也具有二極管的基本單向?qū)ㄌ匦裕簿褪牵蚣訅簩?dǎo)通，反向加壓不通。一般的二極管反向加壓超過管子的反向耐壓值，管子就被燒毀了。然而，穩壓二極管卻不一樣，給穩壓二極管反向加壓，當其pn結被擊穿后，其兩端的電壓基本保持不變。
因此，從上面的分析中可以看出，穩壓二極管的作用就是保持電壓的穩定，在電源電壓發生波動，或其它原因造成電路中各點電壓變動時，穩壓二極管能保持負載兩端的電壓將基本不變。串聯在較高的電壓上，可以保護電路中的電子元器件，防止其被高電流擊穿。比如，穩壓二極管他可以用在串聯型穩壓電路中、電視機里的過壓保護電路、電弧抑制電路等上面，可以獲得更高的穩定電壓的。
