TL431是一個有良好的熱穩定性能的三端可調分流基準電壓源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中可以用它代替齊納二極管，例如，數字電壓表，運放電路、可調壓電源，開關電源等等。
TL431是可控精密穩壓源。它的輸出電壓用兩個電阻就可以任意的設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。
TL431是由德州儀器生產，所謂TL431就是一個有良好的熱穩定性能的三端可調分流基準源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值數字電壓表，運放電路、可調壓電源，開關電源等等。
英文描述：1-OUTPUT THREE TERM VOLTAGE REFERENCE， 2.495 V， BCY3

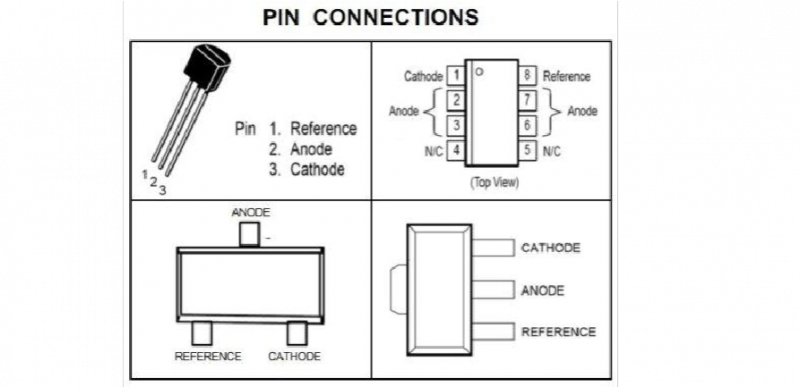

TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同，如圖a所示。同類產品還有圖b所示的雙直插外形的。
封裝形式：TO - 92、SOT - 89、SOT - 23
特點：
可編程輸出電壓為36V
電壓參考誤差：±0.4％ ，典型值@25℃（TL431B）
低動態輸出阻抗，典型0.22Ω
負載電流能力1.0mA to 100mA
等效全范圍溫度系數50 ppm/℃典型
溫度補償操作全額定工作溫度范圍
低輸出噪聲電壓
tl431工作原理：
它相當于一只可調式齊納穩壓管，輸出電壓由外部精密分壓電阻來設定。
R3是IKA的限流電阻。其穩壓原理為：當UO上升時，取樣電壓UREF也隨之升高，使UREF》Uref，比較器輸出高電平，使VT導通，UO開始下降。
反之，UO下降會導致UREF下降，從而UREF《Uref，使比較器再次翻轉，輸出變成低電平，VT截止UO上升。這樣的循環下去，從動態平衡的角度來看，就迫使UO趨于穩定，從而達到了穩定的目的，并且UREF=Uref。
tl431具體工作原理就是：當輸入電壓增大，輸出電壓增大導致了輸出采樣增大，這時內部電路通過調整使得流過自身的電流增大，這也就使得流過限流的電路增大，這樣限流電阻的壓降增大，而輸出電壓等于輸入電壓減限流電阻壓降增大使得輸出電壓減小，實現穩壓。
正常狀態下tl431各極之間的正反向電阻
1、穩壓二極管正反向電阻的測量。萬用表量程置Rxlk擋，黑筆接A極，紅筆接K極。此時測量的是穩壓{二極管的正向電阻。測量反向電阻肘，量程應置Rxlk擋。用MF47型表測得的數據為：正向電阻6xlkΩ；反向電阻∞。
2、R極與A、K極正反向電阻的測量。萬用表量程置Rxlk擋，黑筆接R極，紅筆接A極，電阻應為35xlkΩ，;互換表筆，其電阻應為lOxlkn。黑筆接R極，紅筆接K極，電阻應為11&TImes;lkΩ;互換表筆，電阻∞。
3、K極與A、G極正反向電阻的測量。萬用表量程置Rxlk擋，黑筆接K極，紅筆接R極，電阻為∞；互換表筆，電阻應為11&TImes;lkΩ。黑筆接K極，紅筆接A極，電阻為∞：互換表筆，電阻為8xlkΩ。
tl432與tl431有什么不同
它們均是可控精密穩壓源。都是可調節電壓值的三端穩壓器，整個系列的分A類和B類。主要是電壓范圍有區別：
TL432基準電壓是1.25v。
TL431A：精度典型值的＋/－1％，電壓最小值2.475V，最大值2.525V，典型值2.495V。
TL431：精度典型值的＋/－2％，電壓最小值2.445V，最大值2.545V，典型值2.495V。其它指標都一樣，引腳也兼容。
穩壓電路是指在輸入電壓、負載、環境溫度、電路參數等發生變化時仍能保持輸出電壓恒定的電路。這種電路能提供穩定的直流電源，廣為各種電子設備所采用。
穩壓電源的分類方法繁多，按輸出電源的類型分有直流穩壓電源和交流穩壓電源；按穩壓電路與負載的連接方式分有串聯穩壓電源和并聯穩壓電源；按調整管的工作狀態分有線性穩壓電源和開關穩壓電源；按電路類型分有簡單穩壓電源和反饋型穩壓電源，等等。
如此繁多的分類方式往往讓初學者摸不著頭腦，不知道從哪里入手。其實應該說這些看似繁多的分類方法之間有著一定的層次關系，只要理清了這個層次自然可以分清楚電源的種類了。
