焊接場效應管注意事項
場效應管容易損壞，使用中操作不當便會損壞管子，特別是絕緣柵場效應管更容易損壞。
場效應管注意事項，在焊接時，電烙鐵的外殼要接保護性地線，以防止漏電和感應而擊穿管子，并做好散熱工作，對絕緣柵場效應管，柵極特別容易擊穿，這是因?yàn)闁艠O處于高度絕緣狀態，柵極與襯底之間相當于一個容量很小的電容器，由于容量小，只要感應少量電荷，電壓便會很高，加上柵極高度絕緣，輸入阻抗高，電荷不易放掉，很容易將絕緣層擊穿。
在使用、焊接絕緣柵場效應管時，要注意以下幾個方面：
1、電烙鐵外殼要可靠接地，或在焊接時拔掉電烙鐵插頭，焊接時先焊接S極，后焊接G極，再焊接D極，對于三根引腳已用導線短接的管子，先將各引腳焊好后，再解除繞在引腳上的導線。
2、在焊接之前，必須搞清楚管子的各引腳，做到一次性焊入電路便能成功，切不可做出焊錯引腳的事情。
3、對于內部無保護措施的管子，在存放時三個電極要短接在一起，關鍵是不要讓柵極懸空。
4、用來進行檢測場效應管的儀器，外殼應接保護性地線。
使用場效應管有哪些該注意的事項？
（1）為了安全使用場效應管，在線路的設計中不能超過管的耗散功率，最大漏源電壓、最大柵源電壓和最大電流等參數的極限值。

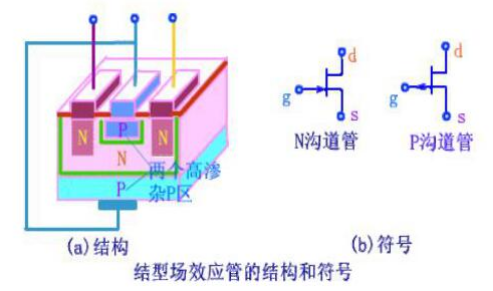

（2）各類型場效應管在使用時，都要嚴格按要求的偏置接人電路中，要遵守場效應管偏置的極性。如結型場效應管柵源漏之間是PN結，N溝道管柵極不能加正偏壓；P溝道管柵極不能加負偏壓，等等。
（3）MOS場效應管由于輸入阻抗極高，所以在運輸、貯藏中必須將引出腳短路，要用金屬屏蔽包裝，以防止外來感應電勢將柵極擊穿。尤其要注意，不能將MOS場效應管放入塑料盒子內，保存時最好放在金屬盒內，同時也要注意管的防潮。
（4）為了防止場效應管柵極感應擊穿，要求一切測試儀器、工作臺、電烙鐵、線路本身都必須有良好的接地；管腳在焊接時，先焊源極；在連入電路之前，管的全部引線端保持互相短接狀態，焊接完后才把短接材料去掉；從元器件架上取下管時，應以適當?shù)姆绞酱_保人體接地如采用接地環等；
當然，如果能采用先進的氣熱型電烙鐵，焊接場效應管是比較方便的，并且確保安全；在未關斷電源時，絕對不可以把管插人電路或從電路中拔出。以上安全措施在使用場效應管時必須注意。
（5）在安裝場效應管時，注意安裝的位置要盡量避免靠近發熱元件；為了防管件振動，有必要將管殼體緊固起來；管腳引線在彎曲時，應當大于根部尺寸5毫米處進行，以防止彎斷管腳和引起漏氣等。
（6）使用VMOS管時必須加合適的散熱器后。以VNF306為例，該管子加裝140×140×4（mm）的散熱器后，最大功率才能達到30W。
(7）多管并聯后，由于極間電容和分布電容相應增加，使放大器的高頻特性變壞，通過反饋容易引起放大器的高頻寄生振蕩。為此，并聯復合管管子一般不超過4個，而且在每管基極或柵極上串接防寄生振蕩電阻。
（8）結型場效應管的柵源電壓不能接反，可以在開路狀態下保存，而絕緣柵型場效應管在不使用時，由于它的輸入電阻非常高，須將各電極短路，以免外電場作用而使管子損壞。
（9）焊接時，電烙鐵外殼必須裝有外接地線，以防止由于電烙鐵帶電而損壞管子。對于少量焊接，也可以將電烙鐵燒熱后拔下插頭或切斷電源后焊接。特別在焊接絕緣柵場效應管時，要按源極－漏極－柵極的先后順序焊接，并且要斷電焊接。
（10）用25W電烙鐵焊接時應迅速，若用45～75W電烙鐵焊接，應用鑷子夾住管腳根部以幫助散熱。結型場效應管可用表電阻檔定性地檢查管子的質量（檢查各PN結的正反向電阻及漏源之間的電阻值），而絕緣柵場效管不能用萬用表檢查，必須用測試儀，而且要在接入測試儀后才能去掉各電極短路線。取下時，則應先短路再取下，關鍵在于避免柵極懸空。
場效應管注意事項，在要求輸入阻抗較高的場合使用時，必須采取防潮措施，以免由于溫度影響使場效應管的輸入電阻降低。如果用四引線的場效應管，其襯底引線應接地。陶瓷封裝的芝麻管有光敏特性，應注意避光使用。
對于功率型場效應管，要有良好的散熱條件。因?yàn)楣β市蛨鲂?yīng)管在高負荷條件下運用，必須設計足夠的散熱器，確保殼體溫度不超過額定值，使器件長期穩定可靠地工作。
總之，確保場效應管安全使用，要注意的事項是多種多樣，采取的安全措施也是各種各樣，廣大的專業技術人員，特別是廣大的電子愛好者，都要根據自己的實際情況出發，采取切實可行的辦法，安全有效地用好場效應管。
