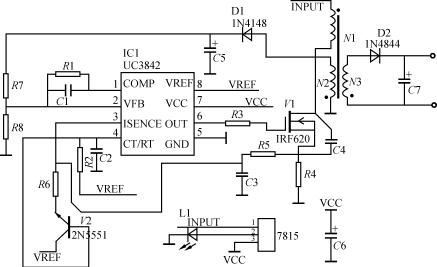

圖 單端反激式開關電源實際電路原理圖

圖為單端反激式隔離開關電源實際電路原理圖。由于大功率電源中有＋24V的直流電壓，所以本電源的輸入電壓取為24V。7815經一發光二極管抬升電位后啟動UC3842工作，反饋線圈12的電壓整流后經取樣電阻分壓回送到UC3842的誤差放大器反向端來調整驅動脈沖寬度，從而改變輸出電壓。根據實際給定的定時元件的數值，UC3842的工作頻率為166.7kHz。R4=0.5Ω為電流檢測電阻，其上的檢測信號經低通濾波器后與斜率補償信號相加送到UC3842的3腳，當開關管流過的電流超過2A時，UC3842關斷，從而保護了開關管不致?lián)p壞。采用斜率補償后，電路在任何占空比條件下也變得穩定。與開關管并聯的電容C4是為了消除開關管的尖峰電壓。變壓器采用印刷電路板變壓器，不需要人工繞線，簡化了變壓器的制作過程，同時使整個電源的體積減小，使線圈之間完全耦合（見圖4），并能根據需要很方便地增加或減少輸出的組數。變壓器變比為1，原邊線圈和副邊線圈成對疊放（為耦合得更好），再加上一組反饋線圈。由此來保證輸出多組隔離的24V穩定電壓。
