COMS集成電路是互補對稱金屬氧化物半導體（Complementary symmetry metal oxide semiconductor）集成電路的英文縮寫，電路的許多基本邏輯單元都是用增強型PMOS晶體管和增強型NMOS管按照互補對稱形式連接的，靜態功耗很小。COMS電路的供電電壓電壓波動允許±10，當輸出電壓高于VDD-0.5VVDD范圍比較廣在+5--+15V均能正常工作，時為邏輯1，輸出電壓低于VSS+0.5V(VSS為數字地)為邏輯0，扇出數為10--20個COMS門電路.

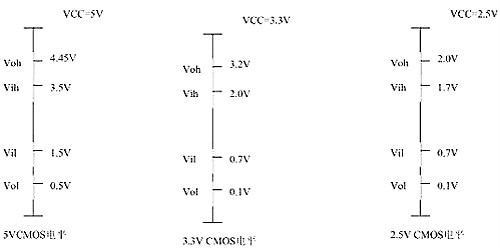

輸出L：<0.1*Vcc；H：>0.9*Vcc
輸入L：<0.3*Vcc；H：>0.7*Vcc
由于CMOS電源采用12V，則輸入低于3.6V為低電平，噪聲容限為1.8V，高于3.5V為高電平，噪聲容限高為1.8V。比TTL有更高的噪聲容限。
輸出高電平和輸出低電平：Uoh≈Vcc，Uol≈GND，
輸入高電平和輸入低電平：Uih≥0.7Vcc，Uil≤0.2Vcc
由上面可知，在同樣5V電源的電壓情況下，CMOS電路可以直接驅動TTL，而TTL電路不能直接驅動CMOS電路，故TTL電路驅動CMOS電路需上拉電阻。
3.3V CMOS可以 直接驅動5V的TTL電路。
（當然上面是一般情況，具體還是要查看所用芯片的datasheet,只要在用的時候注意就行）
比較：A：TTL電路是電流控制器件、CMOS電路是電壓控制器件
B：TTL電路的速度快，傳輸延遲短（5-10ns）但是功耗大
CMOS電路的速度慢，傳輸延遲長（25-50ns），但功耗低，CMOS電路本身的功耗與輸入信號的脈沖頻率有關，頻率越高，芯片越熱，這是正常現象。
二、COMS電路的鎖定效應
COMS電路由于輸入太大的電流，內部的電流急劇增大，除非切斷電源，電流一直在增大。這種效應就是鎖定效應。當產生鎖定效應時，COMS的內部電流能達到40mA以上，很容易燒毀芯片。
防御措施：
1）在輸入端和輸出端加鉗位電路，使輸入和輸出不超過不超過規定電壓。
2）芯片的電源輸入端加去耦電路，防止VDD端出現瞬間的高壓。
3）在VDD和外電源之間加線流電阻，即使有大的電流也不讓它進去。
4）當系統由幾個電源分別供電時，開關要按下列順序：開啟時，先開啟COMS電路得電源，再開啟輸入信號和負載的電源；關閉時，先關閉輸入信號和負載的電源，再關閉COMS電路的電源。
三、CMOS電平接口
我們對它也不陌生，也是經常和它打交道了，一些關于CMOS的半導體特性在這里就不必啰嗦了。許多人都知道的是，正常情況下CMOS的功耗和抗干擾能力遠優于TTL。但是鮮為人知的是，在高轉換頻率時，CMOS系列實際上卻比TTL消耗更多的功率。
由于CMOS的工作電壓目前已經可以很小了，有的FPGA內核工作電壓甚至接近1.5V，這樣就使得電平之間的噪聲容限比TTL小了很多，因此更加加重了由于電壓波動而引發的信號判斷錯誤。
眾所周知，CMOS電路的輸入阻抗是很高的，因此，它的耦合電容容量可以很小，而不需要使用大的電解電容器了。由于CMOS電路通常驅動能力較弱，所以必須先進行TTL轉換后再驅動ECL電路。
此外，設計CMOS接口電路時，要注意避免容性負載過重，否則的話會使得上升時間變慢，而且驅動器件的功耗也將增加(因為容性負載并不耗費功率)。
四、COMS電路的使用注意事項
1)COMS電路時電壓控制器件，它的輸入總抗很大，對干擾信號的捕捉能力很強。所以，不用的管腳不要懸空，要接上拉電阻或者下拉電阻，給它一個恒定的電平。
2)輸入端接低內阻的信號源時，要在輸入端和信號源之間要串聯限流電阻，使輸入的電流限制在1mA之內。
3)當接長信號傳輸線時，在COMS電路端接匹配電阻。
4)當輸入端接大電容時，應該在輸入端和電容間接保護電阻。電阻值為R=V0/1mA.V0是外界電容上的電壓。
5)COMS的輸入電流超過1mA，就有可能燒壞COMS。
五、CMOS的趨勢
進入2000年后，電子電路低電壓化的步伐加快了。這與電子設備的信號處置從模仿向數字轉移有親密的關系。像CG（ComputerGraphic,計算機圖形）那樣，進一步以高速度、高密度（3D，MPEG2，5.lch環繞平面聲等）、而且用電池驅動的筆記本電腦停止編輯、閱覽。像數碼照相機（百萬像素&長時間電池）那樣，請求更低的功率耗費。

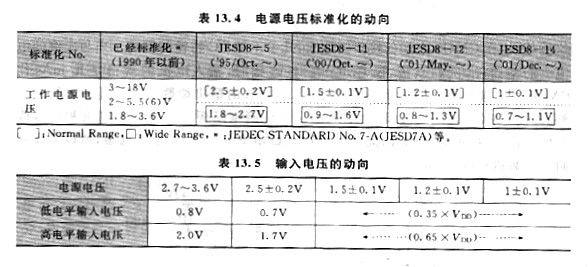

從這種市場意向和半導體廠家的高集成度、高附加值兩個角度看，都請求器件的微細化、低電壓化。表13.4列出了包括EIA／JEDEC依然在審議中的電源電壓范圍的規范化意向。低電壓化業已進入1.0V系電源。

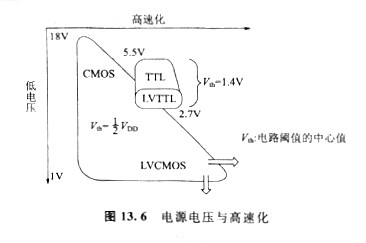

表13.5列出其輸入電壓規格（接口規格）的意向，到3.3V系（或者3.0V系）電源電壓，都是VIL=0.8V、VIH=2.0V就是說以維持TTL電平的“LVTTL”(LV：LowVoltage)作為輸入電壓規格規范，在TTL習氣運用的信息、通訊范疇運用著。不過在電源電壓進一步降低后，VIL，和VIH的規格就只能采用CMOS電平規范。 圖13.6形象地表現出電源電壓和高速化的關系。TTL運用在以5V工作為中心的高速應用范疇，3V系的應用被合適于Bi-CMOS技術的低電壓型(LVTTL)掩蓋。TTL/LVTTL的電路閾值設計大約是1.4V，輸入“L”/“H”的電壓規格是0.8V/2.0V。
CMOS在原來寬的工作電壓范圍的根底上，產生了低電壓、高速產品，也包含了TTL的性能。CMOS的電路閾值設計為1/2VDD，輸入“L”/“H”的電壓規格是0.25～0.35VDD/0.65～0.75VDD。
CMOS器件的接口以CMOS電平為規范，不過也產生適用特定用處的接口規格。最大的意向是差動傳送。這一點將在后面引見。
